Техпластины резиновые и резинотканевые ГОСТ 7338-90

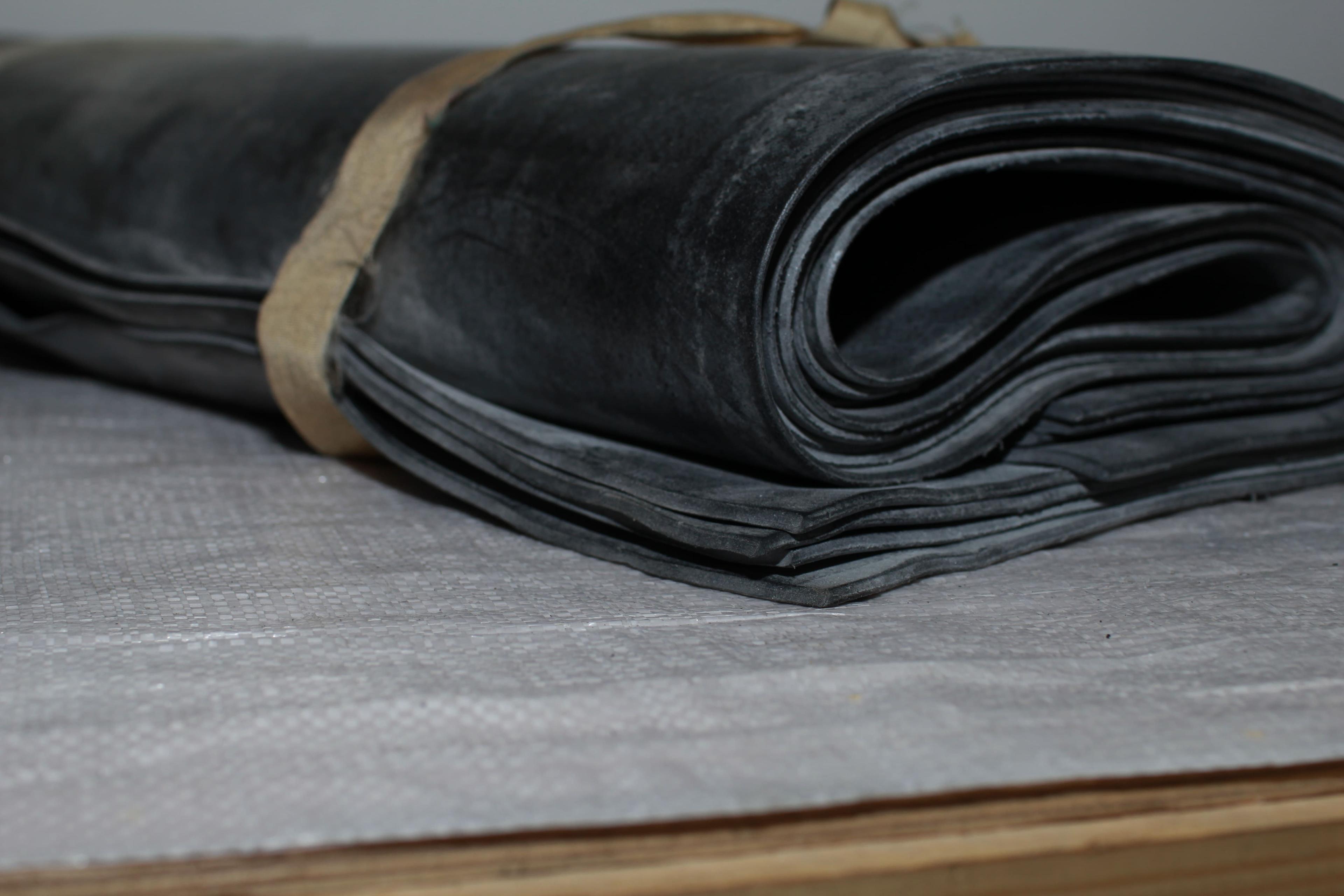

Техпластины ТМКЩ, МБС, АМС ГОСТ 7338-90 предназначены для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и других уплотнительных соединений.

Техпластины ТМКЩ, МБС, АМС в зависимости от назначения, конструкции и способа изготовления выпускают следующих:

марок:

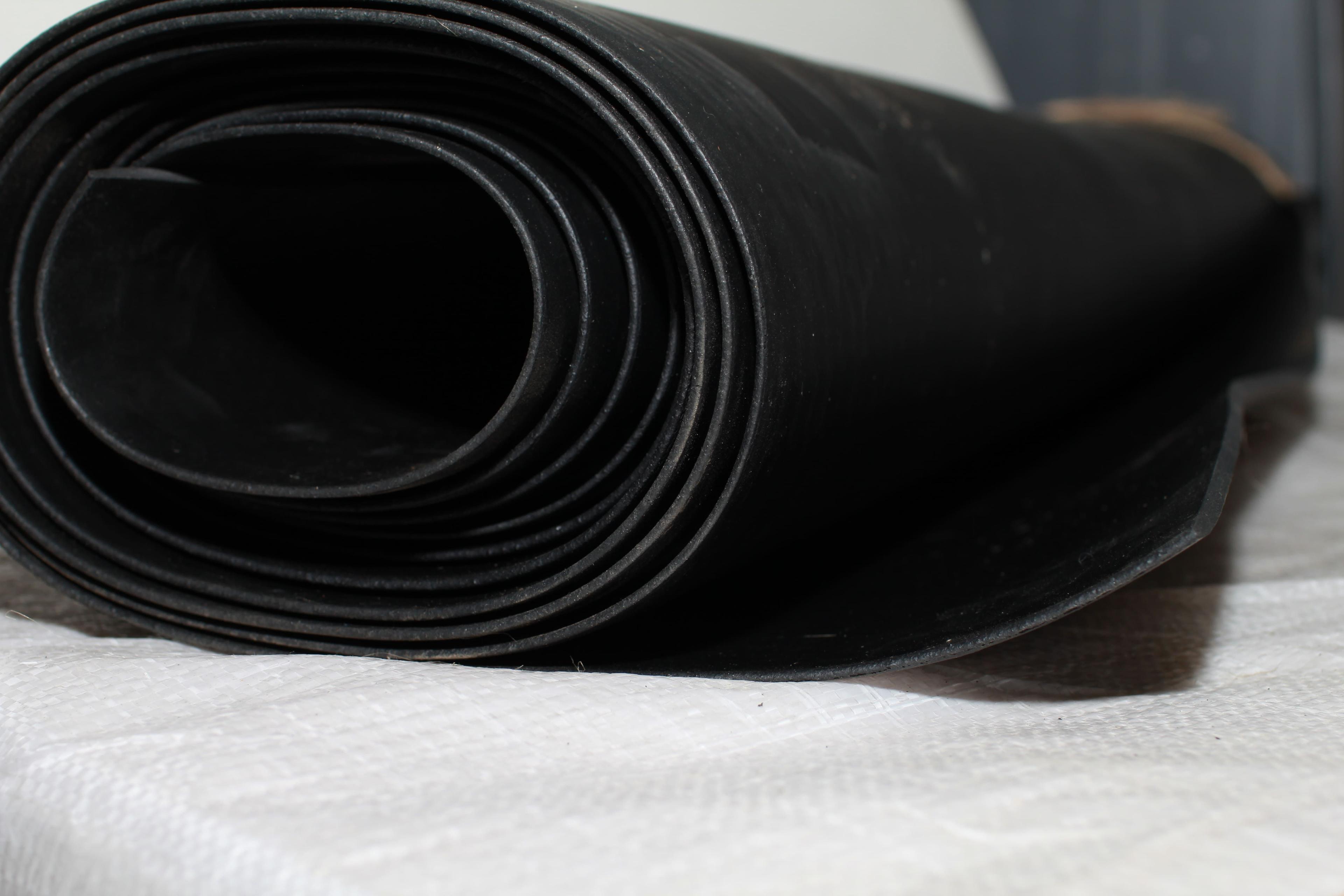

ТМКЩ - тепломорозокислотощелочестойкая;

АМС - атмосферо-маслостойкая (ограниченно озоностойкая);

МБС - маслобензостойкая.

классов:

класс 1: пластина ТМКЩ, МБС, АМС толщиной от 1 до 20 мм предназначенная для изготовления резино- технических изделий, служащих для уплотнения узлов, работающих под давлением выше 0.1 МПА (больше 10 кг/см2, 1 атм);

класс 2: пластина ТМКЩ, МБС, АМС толщиной от 1 до 60 мм предназначенная для изготовления резино-технических изделий, служащих для уплотнения узлов, работающих под давлением до 0.1 МПА (меньше 10 кг/см2, 1 атм), для предотвращения трения между металлическими поверхностями, а также для восприятия одиночных ударных нагрузок или в качестве подкладок, настилов.
видов:

Ф - формовые пластины ТМКЩ, МБС, АМС: изготовляемые методом вулканизации в пресс-формах на вулканизационных прессах, толщина от 3 до 80 мм., размер 250500 мм., 500500 мм., 720*720 мм.

Н - неформовые рулонные пластины ТМКЩ,МБС, АМС: изготавливаемые посредством выдавливания резиновой смеси через фильеры с последующей вулканизацией без форм в котлах, а также на вулканизаторах непрерывного действия, толщина от 1 до 20 мм., ширина 800, 1200 мм., длина от 1200 мм.

типов:

тип I: резиновая техпластина (марки ТМКЩ, МБС, АМС);

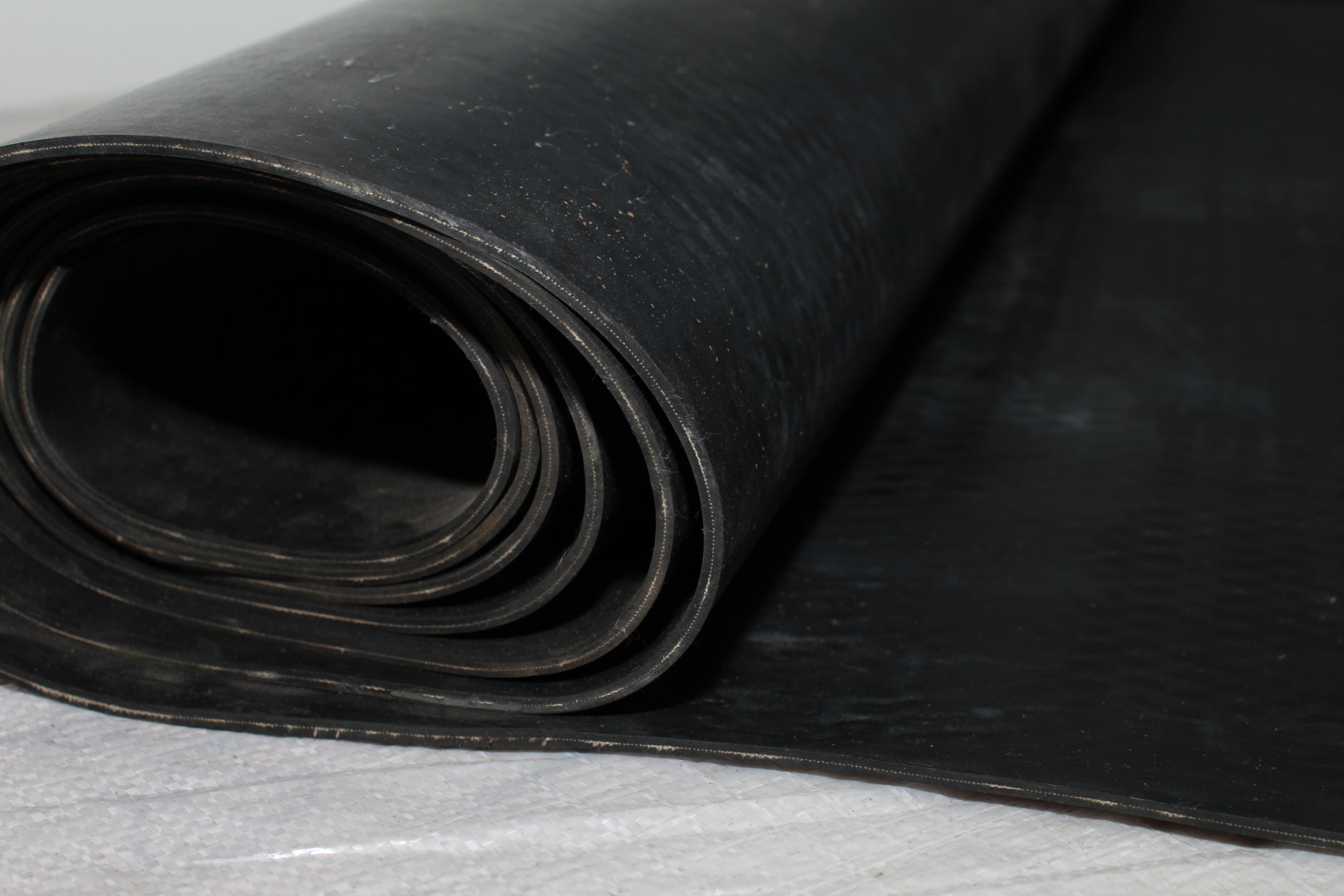

тип II: резинотканевая пластина с одним или несколькими тканевыми слоями (на каждые 2мм. пластины должно быть не более одного тканевого слоя).

степеней твердости ТМКЩ, МБС, АМС:

М - мягкая: (твердость по ШОРу 35-50 единиц);

С - средняя: (твердость по ШОРу 55-65 единиц);

Т - повышенная:(твердость по ШОРу 70-80 единиц).

Пример условного обозначения:

Техпластина ТМКЩ-С 5мм (ширина 1.2м) ГОСТ 7338-90

ТМКЩ - марка пластины

С - степень твердости

5мм - толщина пластины (мм)

(шир.1.2м) - приблизительная ширина рулонов (м)

ГОСТ 7338-90 - Государственный стандарт

Технические характеристики техпластин:
