Рукава резиновые для газовой сварки и резки металлов ГОСТ 9356-75

Рукава резиновые для газовой сварки и резки металлов ГОСТ 9356-75 применяются для подачи под давлением газов, жидкого топлива, кислорода к приборам для газовой сварки и резки металлов.

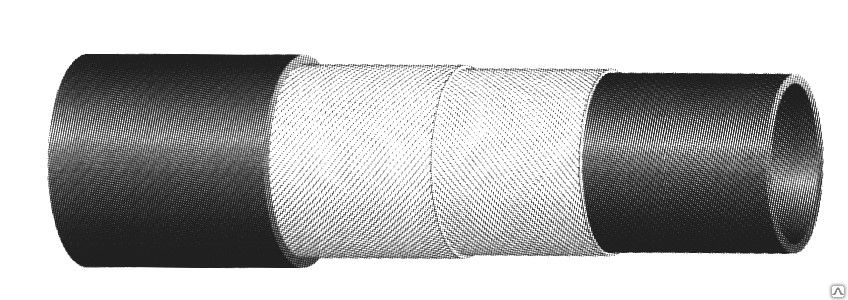

Рукава для газовой сварки и резки металлов состоит из внутреннего резинового слоя, нитяного каркаса и наружного резинового слоя.

Рукава для газовой сварки подразделяются на три класса, каждый из которых предназначен для подачи определенной группы газов:

класс 1: ацетилена, городского газа, пропана и бутана

класс 2: жидкого топлива: бензина А-72, уайт-спирита, керосина или смесей указанных жидкостей

класс 3: кислорода

Для различия классов маркируют цветом, либо путем нанесения по всей длине рукава цветной полосы, либо рукав выпускают полностью цветным:

класс 1: красный

класс 2: желтый

класс 3: синий

Температура работоспособности:

от -35°С до +70°С в исполнении У (для умеренного климата);

от -55°С до +70°С в исполнении ХЛ (для холодного климата);

Рабочее давление:

класс 1: 6.3 атм.

класс 2: 6.3 атм.

класс 3: 20 атм.

Запас прочности:

не менее 3Р, где Р - величина рабочего давления

Условное обозначение: Рукав класс 3 9-20атм (100м) ГОСТ 9356-75 (Ср) где:

• класс 3 - класс рукава

• 9 - внутренний диаметр (мм)

• 20 атм. - рабочее давление (атм)

• (100м) - бухта длиной 100 п.м.

• ГОСТ 9356-75 - Государственный стандарт

• (СР) - производитель

Выпускаются следующих классов и размеров:
